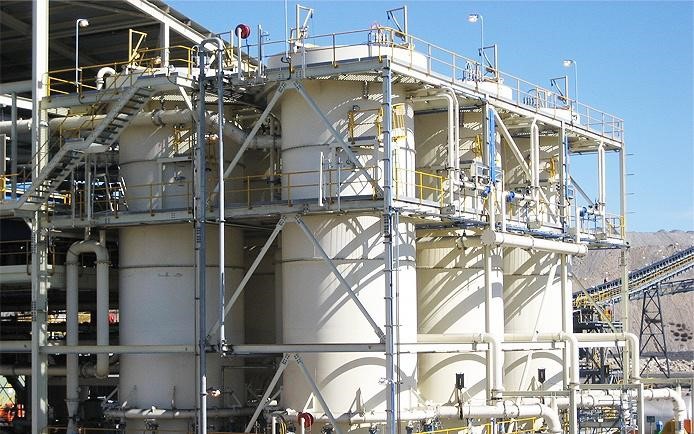

一、充氣式浮選柱
---廣泛應用于金屬礦、非金屬礦物細粒物料的分選，具有性能穩定、效 率高、處理量大，設備簡捷可靠，投資省、見效快、維修量小等優點
（一）、充氣式浮選柱簡介：
ZWNC微泡逆流充氣式浮選柱由本公司科研人員通過市場調查、走訪客戶，并不斷跟蹤、借鑒國內外科研成果，綜合國內外同類設備的優點及先進技術，為適應選礦領域龐大市場的需要，獨立研制開發的一種新型高效的細粒礦物分選設備。
（二）、微泡逆流充氣式浮選柱性能特點及優勢
1、優化設計一種新型多點錐形礦漿給料裝置，給礦更加均勻，浮選過程更加平穩，有利于提高回收率，浮選效果好。分配器彎管采用新型耐磨陶瓷貼層，可以使彎管的使用壽命達到5年，該項技術已申報國家專利。
2、優化設計一種新型噴槍式微泡發生器，主體材料選用聚四氟乙烯，槍頭材料選用氧化鋯陶瓷，氣泡小、可靠性高，可在線更換，而且耐腐蝕，耐磨損。
3、新型緊固裝置：新型噴槍式微泡發生器采用新式緊固裝置，解決了礦漿沿發泡器邊緣滲漏的問題，裝卸容易，便于噴槍的現場檢修和維護，可實現載流更換，更換一支噴槍的時間不超過2分鐘。
4、精礦收集槽采用“船”形輻射狀導泡槽，保證泡沫及時順暢的排出。
5、邊緣效應導流板：有效消除了柱壁礦漿的短路效應，使得改變方向的礦漿和氣泡在柱壁也能達到和在柱體中部接近的碰撞接觸概率，從而提高回收率。
6、采用專用智能尾礦調節閥，具有調節性能好，耐磨，維修方面等特點。浮選柱專用尾礦調節閥，閥芯采用陶瓷貼片，使用壽命較傳統調節閥延長2—3倍，調節速度較傳統的電動閥快10倍，使液位控制更穩定。每臺浮選柱采用雙回路尾礦調節，做到調節閥更換不停機，維修更加方便靈活，得到了用戶的好評，該項技術已申報國家專利。
7、給礦分配裝置：我公司自主研發的多噴頭分散給礦裝置，使給礦更加均勻，浮選過程更加平穩，有利于提高回收率，
8、柱體內壁襯耐磨鋼板，防止主機磨損及腐蝕。
9、先進的電氣控制系統，實現工業計算機數據管理和各種參數的控制。主要控制柱體液位、尾礦箱液位、充氣量、閥門開度等。
（三）、構成、特性參數：
1、構成
它包括柱體、微泡發生器、分配器、尾礦箱、控制柜四個部分。柱體又可分為三段，即精選段、粗選段和掃選段。
2、主要特性參數
|
序號 |
型號 |
柱體直徑 |
柱體高度 （mm） |
入料粒度 （mm） |
處理礦漿 （m3/h） |
處理干量 （t/h） |
|
1 |
ZWNC30 |
3000 |
12000 |
-0.2 |
180～220 |
35-45 |
|
2 |
ZWNC35 |
3500 |
12000 |
-0.2 |
200～250 |
40-50 |
|
3 |
ZWNC40 |
4000 |
12000 |
-0.2 |
220～280 |
45-55 |

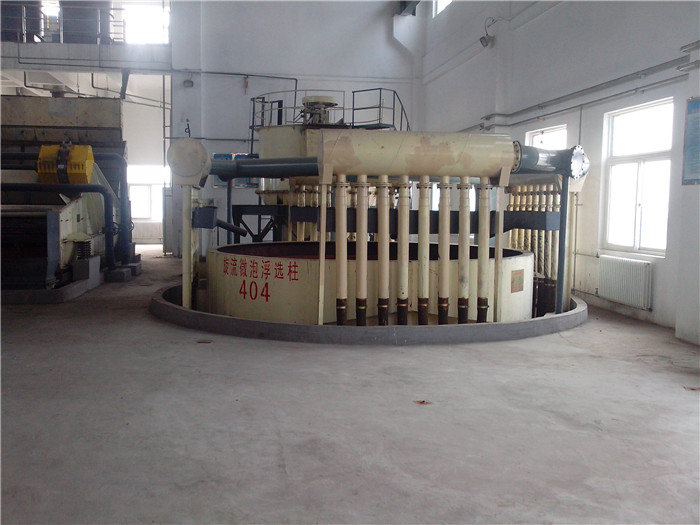

二、靜態旋流微泡浮選柱
（一）、靜態旋流微泡浮選柱：
系列靜態旋流微泡浮選柱是我公司綜合國內外同類設備的優點及先進技術，研制開發的一種新型高效的細粒礦物分選設備。該設備作為傳統的機械攪拌式浮選機的更新?lián)Q代產品，可用于細粒煤的分選、脫硫、超純煤的制備以及金屬礦、非金屬礦物的浮選和污水處理等。具有高效、節能、處理量大，設備簡捷可靠，投資省、見效快、維修量小等優點。
（二）、特性參數、型號說明：
主要特性參數
|
序號 |
型號 |
柱體直徑 （mm） |
柱體高度 （mm） |
入料粒度 |
處理礦漿 （m3/h） |
處理干量 （t/h） |
配套電機 功率 |
|
1 |
XZWXJ10 |
1000 |
5600 |
-0.5 |
50～80 |
3-5 |
37 |
|
2 |
XZWXJ15 |
1500 |
5800 |
-0.5 |
60～100 |
5-7 |
37 |
|
3 |
XZWXJ20 |
2000 |
6000 |
-0.5 |
100～150 |
7-10 |
45 |
|
4 |
XZWXJ25 |
2500 |
6200 |
-0.5 |
150～200 |
10-15 |
55 |
|
5 |
XZWXJ30 |
3000 |
6500 |
-0.5 |
200～250 |
15-20 |
75 |
|
6 |
XZWXJ35 |
3500 |
6800 |
-0.5 |
300～400 |
20-25 |
110 |
|
7 |
XZWXJ40 |
4000 |
7000 |
-0.5 |
350～450 |
25-30 |
160 |
|
8 |
XZWXJ45 |
4500 |
7000 |
-0.5 |
450～550 |
30-40 |
200 |
|
9 |
XZWXJ50 |
5000 |
7500 |
-0.5 |
600～700 |
40-48 |
220 |
（三）、產品性能特點：
1、單位容積處理能力大，工藝指標先進。由于浮選柱集浮選和重選于一體，在一個柱體內能完成粗選、精選和掃選作用，提高了分選效率所以高灰細泥對精煤的污染小，精煤的灰分低，回收率高，完全使用于小于0.5mm的煤泥浮選，尤其適合于灰分高、粒度特細小于0.045mm的難選煤泥浮選。
2、體外配置的射流自吸式節能微泡發生器，充氣量大，氣泡質量好，不堵塞，易調節，工作穩定，易維護和更換。柱體結構吸收充填式浮選柱精選的優點，克服了其在生產中存在的易堵塞的缺點，同時采用兩段式設計，提高對物料分選精度的同時，降低了柱體高度。
3、柱體高度合理，結構新穎，內設有多層篩板，氣泡小，浮選效果好。
4、動力消耗小，節能明顯（比相同處理能力的常規浮選機節能1/3）。
5、入料方式采用泵輸送至礦漿預處理器，實現了礦漿自吸加藥，充氣，并使氣、液流充分?jǐn)嚢杌旌�，能�?shí)現礦漿充分礦化，原礦礦化效果好；
6、設有入料均布裝置，并申請國家專利一項；設有均勻分配器裝置，中礦分布均勻，旋流力場大，效果好；
7、采用PLC全自動控制，操作調試方便。
