XM(A)Z系列廂式壓濾機
適用范圍:
用于各種懸浮液的固液分離,適用范圍廣,應用于煤炭,石油,化工,冶金,醫藥,輕工,食品環保,紡織等工業的固液分離。
性能特點:
1.濾板采用增強聚丙烯模壓工藝制作而成,強度高,重量輕,耐腐蝕,耐 酸堿,無毒、無味;
2.自動拉板,采用電氣系統控制或電腦全自動控制;拉板數量可以根據用戶要求設計,一次拉開2-5塊濾板;
3.機架全部采用高強度的鋼焊合件,用以支承濾板重量及壓濾引起的強大壓力;
4.采用液壓裝置作為壓緊、松開濾板的動力機構,最大壓緊壓力為25MPa,并用電接點壓力表自動保壓;
5.采用最大壓力為1.0MPa的過濾壓力,確保形成濾餅的最佳條件,進行加壓過濾;有特殊要求時,可以提供高壓過濾壓濾機,最高入料壓力可達1.6MPa,壓榨壓力可達2.5MPa。
6.操作簡單、安全、省力,操作通過控制板上的按鈕,實現連續動作。其中配有多種安全裝置,確保操作人員安全。
XM(A)Z廂式壓濾機主要技術參數
規格型號 |
XMZ20 XAZ20 |
XMZ40 XAZ40 |
XMZ50 XAZ50 |
XMZ60 XAZ60 |
XMZ80 XAZ80 |
XMZ100 XAZ100 |
XMZ150 XAZ150 |
過濾面積(m2) |
20 |
40 |
50 |
60 |
80 |
100 |
150 |
濾板尺寸 |
1000×1000 |
1000×1000 |
1000×1000 |
1000×1000 |
1250×1250 |
1250×1250 |
1250×1250 |
濾室厚度 |
25-35 |
25-35 |
25-35 |
25-35 |
25-35 |
25-35 |
25-35 |
濾室容積(m3) |
0.25-0.4 |
0.45-0.7 |
0.55-0.8 |
0.65-0.9 |
1-1.35 |
1.2-1.7 |
1.8-2.6 |
最高入料壓力(MPa) |
0.6 |
0.6 |
0.6 |
0.6 |
0.7 |
0.7 |
0.7 |
油泵額定壓力(MPa) |
14 |
14 |
14 |
14 |
20 |
20 |
20 |
壓緊板行程 |
600 |
600 |
600 |
600 |
600 |
600 |
600 |
外型長度 |
4385 |
3927 3968 |
4297 4338 |
4667 4688 |
4667 4696 |
5127 5176 |
6267 6316 |
外形寬度 |
1550 |
1440 |
1440 |
1440 |
1760 |
1760 |
1760 |
規格型號 |
XMZ200 XAZ200 |
XMZ240 XAZ240 |
XMZ340 XAZ340 |
XMZ500 XAZ500 |
XMZ750 XAZ750 |
XMZ800 XAZ800 |
XMZ1060 XAZ1060 |
過濾面積(m2) |
200 |
240 |
340 |
500 |
750 |
800 |
1060 |
濾板尺寸 |
1250×1250 |
1500×1500 |
1500×1500 |
1500×1500 |
1500×2000 |
2000×2000 |
2000×2000 |
濾室厚度 |
25-35 |
25-35 |
25-35 |
25-35 |
33 |
32 |
32 |
濾室容積(m3) |
3.1 |
3.7 |
5.2 |
7.5 |
12.7 |
12.5 |
17.5 |
最高入料壓力(MPa) |
0.7 |
0.6 |
0.6 |
0.6 |
0.6 |
1.0 |
1.2 |
油泵額定壓力(MPa) |
20 |
20 |
20 |
20 |
14 |
21 |
30 |
壓緊板行程 |
600 |
700 |
700 |
700 |
700 |
800 |
800 |
外型長度 |
8075 |
7200 |
8850 |
11400 |
14300 |
11490 |
14500 |
外型寬度 |
1760 |
2180 |
2180 |
2180 |
3000 |
3140 |
3140 |
外型高度 |
1525 |
2200 |
2200 |
2200 |
3500 |
2900 |
2900 |
XMZGK(XMZK)系列快開廂式隔膜壓濾機
XMZGK(XMZK)系列快開廂式隔膜壓濾機(快開廂式壓濾機)是我公司自行設計開發的新型、高效、全自動壓濾機,綜合吸收國內外先進技術,按照國家相關標準設計制造。通過采用雙油缸壓緊、雙端入料、隔膜壓榨、拉板器分次開框,集成疊加式液壓系統、PLC可編程序控制及觸摸屏等項技術,實現了壓濾機的全自動閉路循環工作,具有單位時間處理量大、濾餅水分低、能耗低等優點。
適用范圍
該機型具有對懸浮液介質環境適應性強的特點。廣泛適用于煤炭、化工、冶金、電力、造紙、有色礦山及食品、醫藥、污水處理等行業的固液分離,特別使用于浮選精煤、浮選尾煤、原生煤泥的固液分離脫水。
性能特點
1.一次拉開六塊濾板,避免由于一次卸料過多,輸送機瞬時過載,停止工作。使機下輸送設備正常運行。
2.雙油缸組合壓緊,自動保壓,避免了原廂式隔膜壓濾機油管多,漏油點多的問題。同時解決雙油缸同步問題。
3.拉板驅動方式為電機減速機驅動?蓪崿F無級變頻調速,便于維修。液壓站僅保留壓緊、松開功能,縮小泵站體積,減少漏油故障率。減少電控系統控制點。
4.快速入料、快速回水,隔膜壓榨、每次拉開3組濾板(6件濾板),快速拉開卸料。(根據用戶配套刮板機的輸送能力,也可一次拉開8件濾板)。
5.選用雙節距輸送鏈作為拉板鏈條,與軌道為滾動摩擦,對軌道磨損小,抗拉強度高,使用壽命長。
6.壓濾機主梁采用Q345橋梁鋼,止推板、壓緊板、油缸架等均采用Q345鋼焊接制造。下料采用大型數控切割機,焊后全部采用大型熱處理爐窯去應力退火,噴丸處理。
7.采用PLC和觸摸屏技術,實現壓濾系統全過程的自動控制及工藝參數的隨機調整。

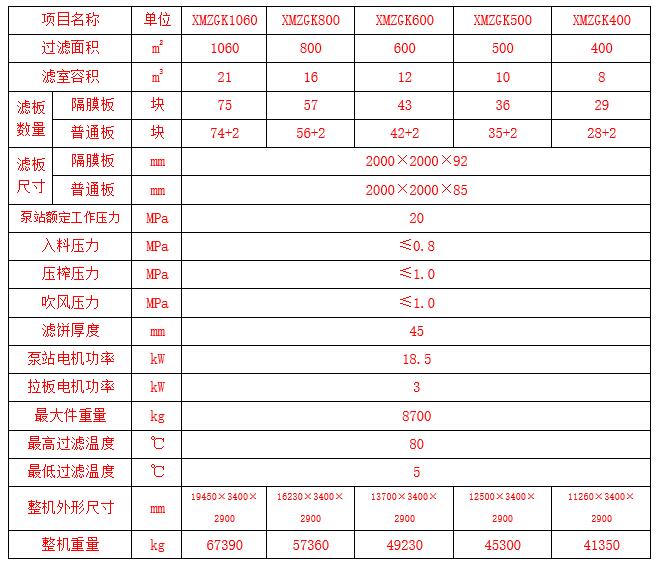

XMZGK(XMZK)系列快開廂式隔膜壓濾機(快開廂式壓濾機)主要技術參數:

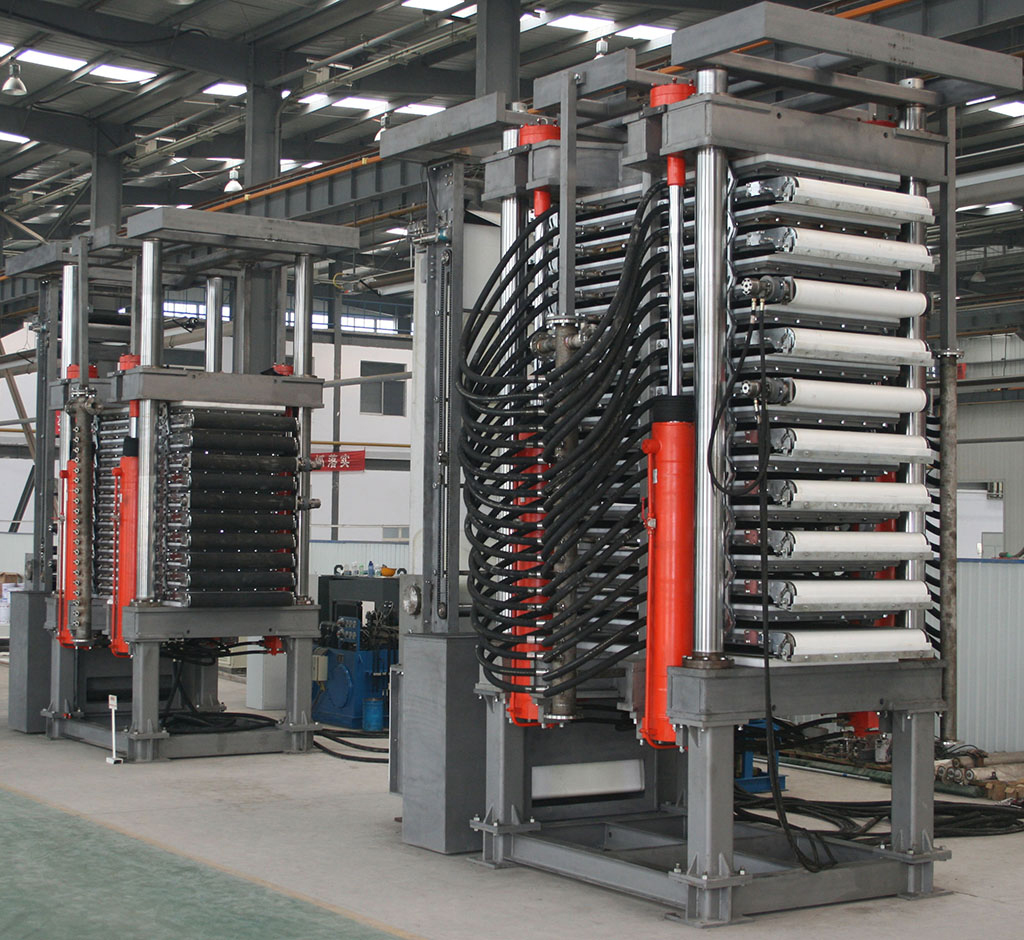

BLZG系列全自動立式壓濾機
立式壓濾機是濾布全行走式壓濾機中最優秀的機型,主要用于鎳精礦、銅精礦、氧化鋅、酵素、堿渣、4A沸石、淀粉等行業以及煤炭行業煤泥水的過濾。其結構設計合理,全液壓伺服傳動,采用光電機械數控糾偏裝置 ,PLC+觸摸屏全自動控制。
性能特點:
1.主傳動方式:采用四圓柱結構框架,受力穩定性好;下置式單油缸驅動濾板組開合。
2.過濾及濾布傳動方式:實現了濾餅雙面過濾和濾布單驅動單端卸料方式。
3.糾偏裝置:采用光電機械數控糾偏裝置,提高了糾偏能力,避免了相互干擾,增加了糾偏工作可靠性。
4.環保:立式壓濾機可代替旋流器和臥式刮刀離心機一機兩用,減少管理環節和人力資源,濾液含固量低。
5.節能:同樣年產量立式壓濾機裝機容量僅為旋流器和離心機的1/5,且濾餅水分低,設備電耗比旋流器和離心機工藝降低80%,蒸汽耗量低20%。洗滌水(兩次洗滌)、濾布清洗用水、隔膜擠壓用水為循環使用,水耗比旋流器和離心機工藝降低75%。
6.回收率:密封洗滌效率高,濾液含固量低,回收率可提高2% 左右。
7.空間:立式壓濾機的垂直結構比旋流器和離心機水平布置占用空間小55%,對于新建或擴建可降低土建費用。

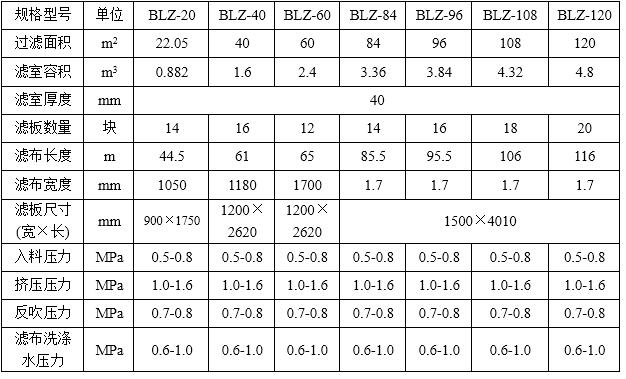

主要技術參數:
